Rod Pod készítése

Szerszámszükséglet:

Hegesztő trafó, (ha oxigén apparát van megkönnyíti a munkánkat nekem van de nem feltétlen szükséges) asztali köszörű vagy sarok csiszológép, fúrógép, 7 mm-es fém fúró, menetfúró 8 mm, 10 mm menet vágó, 8 mm menetvágó, lapos reszelő, gömbölyű reszelő, vasfűrész, kombinált fogó vagy vízpumpa fogó, sauber, horgászszékek)

Anyagszükséglet:

10 mm-es sima betonvas, 10 mm anya, 10 mm alátét, 8 mm-es menetes szár, vagy 8x100-as csavar amit darabolni lehet, 8 mm alátét 2 cm átmérőjű vas cső, 8 mm-es szárnyas anya, (ha van türelmed ez is legyártható 8 mm-es anyára hegesztett fülek) 8 mm-es anyacsavar, 3 mm oxigén hegesztő drót, 8 mm-es menetes szár hosszabbító.

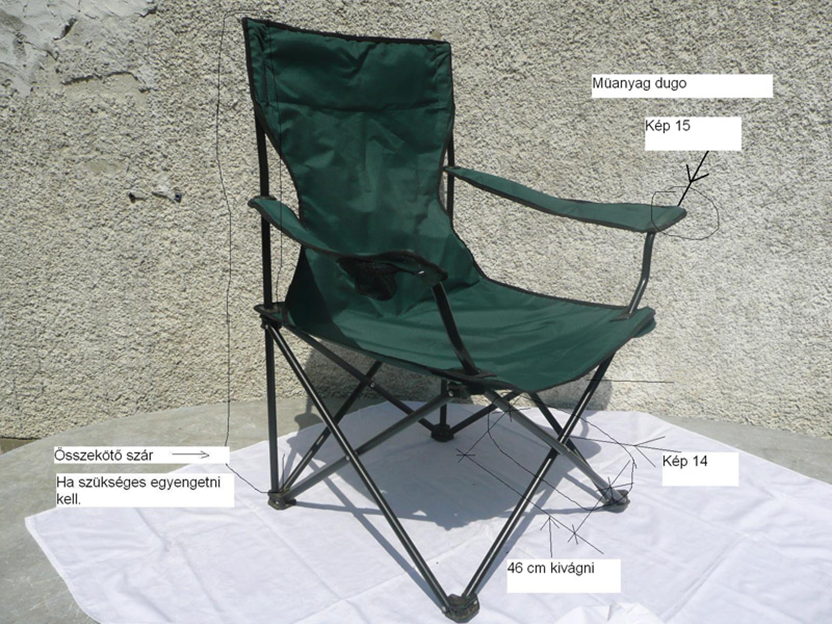

Kezdjük a horgásszék szétdarabolásával

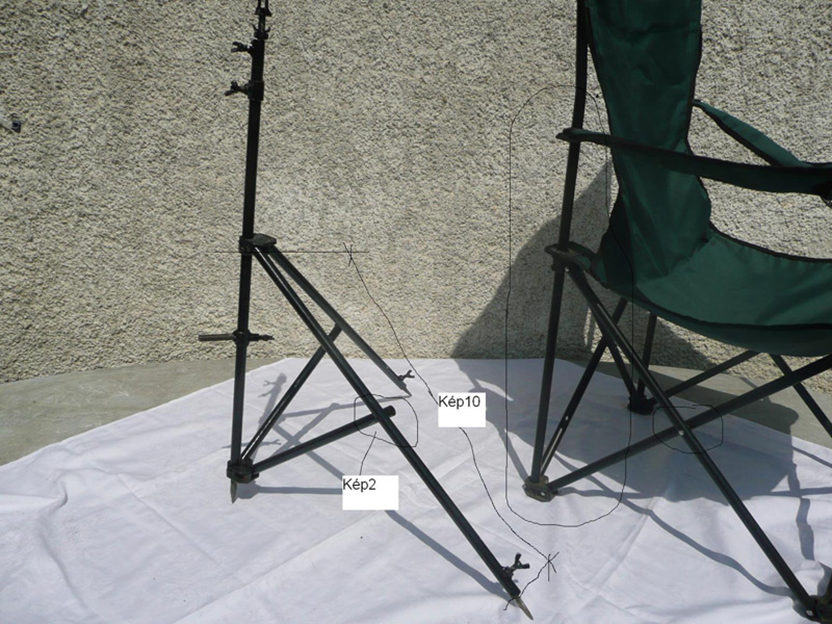

Fűrészeljük szét a széket a hátsó két lábánál vigyázzunk, hogy a szegecsek ne sérüljenek és legalább 2 mm tartás maradjon, majd reszeljük-sorjázzuk le.

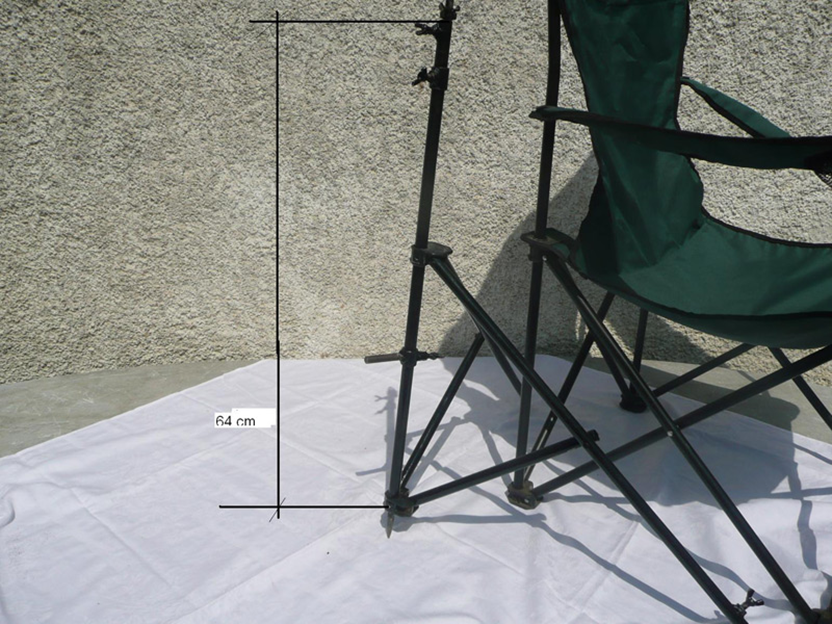

A középső szár hosszát 64 cm-re vágjuk szintén sorjázzuk-reszeljük.

Kép 3

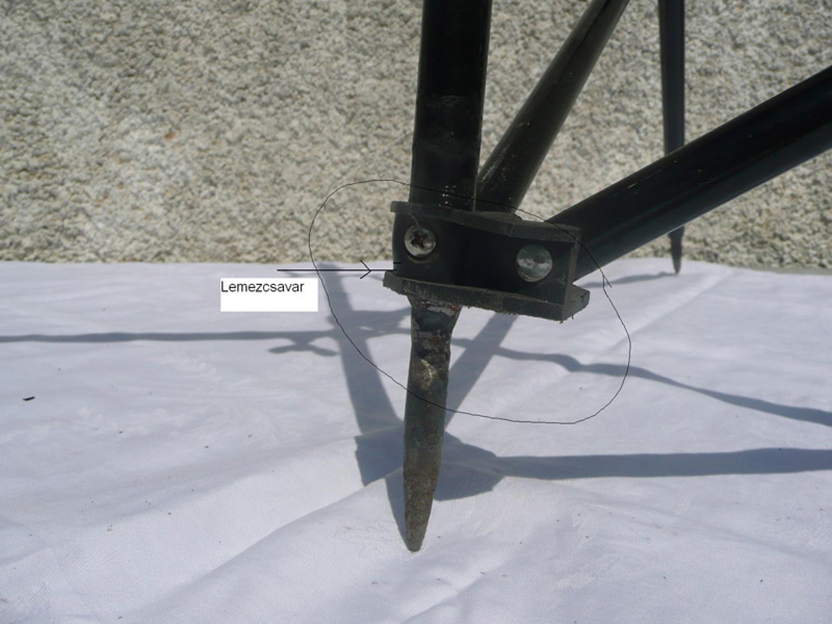

A csukló lábat 57 cm re vágjuk. A méretre azért vigyázzunk mert csak igy lehet majd összecsukni. Az így szétvágott lábak már alkalmasak a háromlábú önálló funkcióra. Az alsó műanyag csuklóból vegyük ki a lemezcsavart és húzzuk fel nehogy megolvadjon mikor a tüskét belehegesszük.

Kép 4

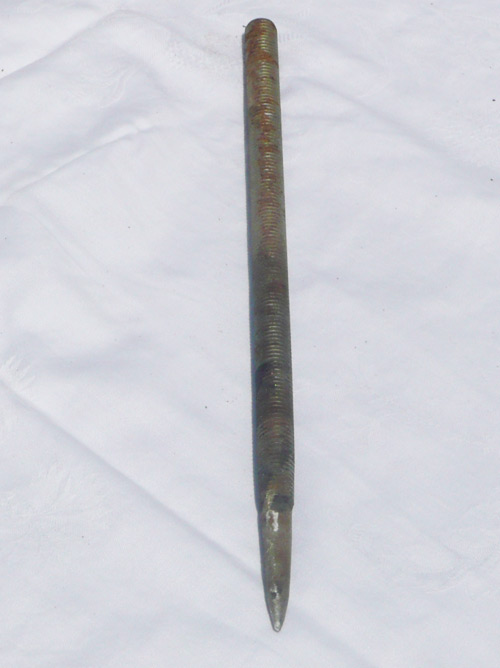

A tüskét 10 mm sima betonvasból készítsük.

Kép 5

10 cm-ert köszörüljük hegyesre, hogy le tudjuk bökni majd fúrjunk bele 1 mm fúróval és csavarjuk vissza a lemez csavar. A másik két lábába is csináljunk hasonló tüskéket de ezek 20 cm-esek legyenek és nem kell behegeszteni őket mivel ezeket állítani kell a terepviszonyoknak megfelelően. A szárak végébe hegesszünk fel 8 mm anyát de vigyázzunk mert nagyon vékony falú csővel dolgozunk és hamar belyukad hegesztés közben. Ha mégis belyukadna akkor 10 mm-es fémfúróval ki lehet dörzsárazni. Amikor a 8 mm-es anyát ráhegesztettük utána 7 mm fúróval átfúrjuk az anyán keresztül a csövet, majd 8 mm-es menetfúróval belefúrunk és ezáltal az anyában is kijavítjuk a menetet mivel a hegesztés besorjázza.

Készítsünk rögzítő csavarokat:

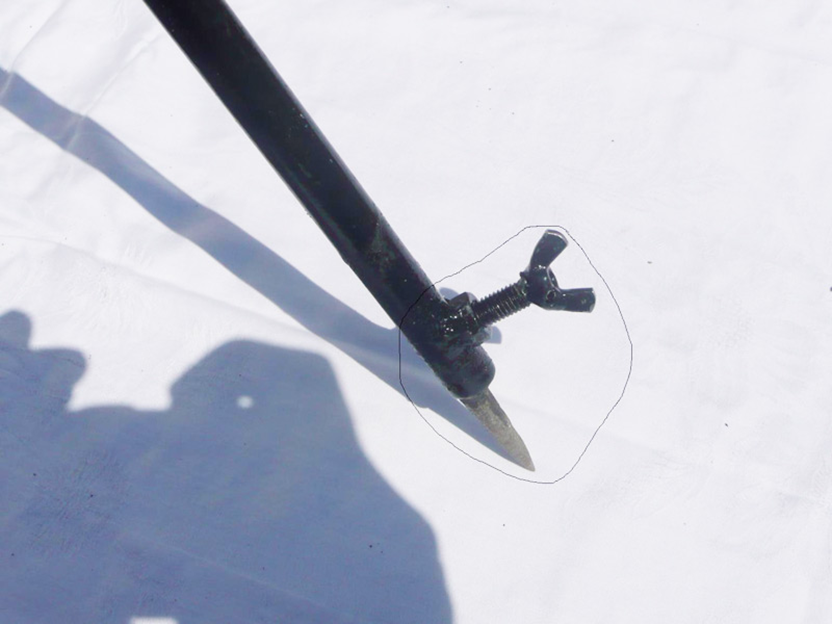

Kép 6

Ehez a nyolcas csavart vágjuk 25 mm-re ha boltba veszünk szárnyas anyát akkor hegesszük rá, majd 8 mm menetvágóval igazítsuk meg a menetet. Majd csavarjuk be és rögzítsük a lábakban a tüskéket. Így a háromlábú állványunk már kész.

Készítsünk rögzítő hüvelyeket:

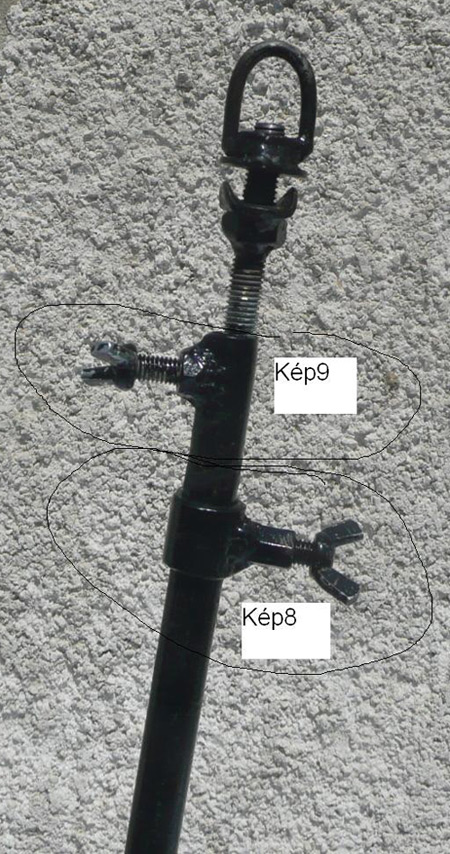

Kép 8-9

Mielőtt az állványunk felső szárára is behegesztenénk a rögzítő csavart az előzőekben leírt módon (Kép 8-9) ezt rá kell húzni a szárra. Ez fogja az állványunk stabilitását biztosítani. A rögzítő hüvelyt a következő képen készítsük. Vágjunk vascsőből 2,5 cm-est majd a vágott széleket reszeljük és belül sorjázzuk alaposan, hogy könnyedén és simán csúszkáljon a száron. Hegesszünk a közepére 8 mm-es anyát majd 7 mm-es fém fúróval átfúrjuk a csövet és 8 mm menetfúróval belefúrunk. Behajtjuk a már leírtak alapján elkészített rögzítő csavart.

Ugyan ilyen rögzítőt készítünk csak a cső szemközti részére 5 cm hosszú 10 mm sima betonvasat hegesztünk.

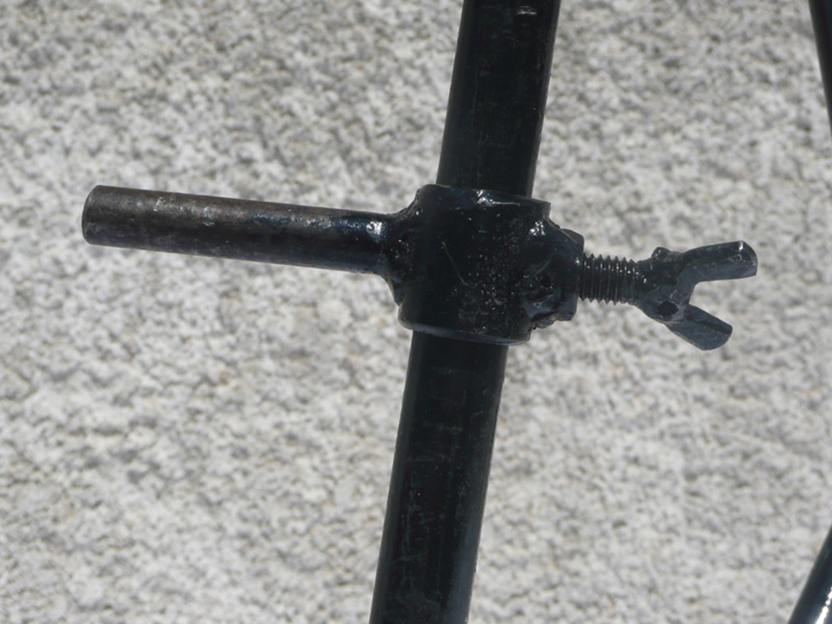

Kép 11

Ezt addig kell felhelyezni mielőtt összeszerelnénk a középső szár műanyag forgóját a lemezcsavar rögzítésével.

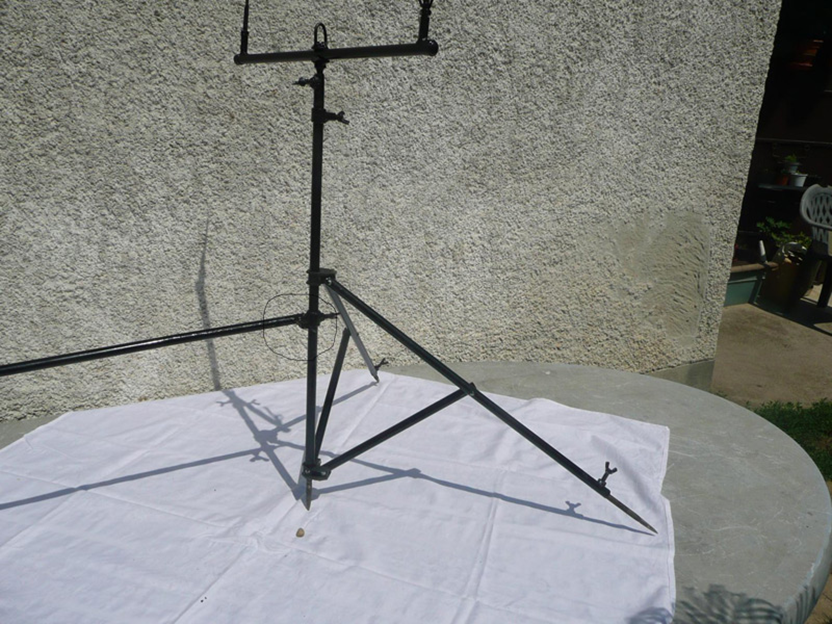

Kép 12

Ennek a csúszó bilincsnek a segítségével tudjuk a két háromlábú állványunkat összekötni.

Kép 13

Az összekötő cső a szék leghosszabb csődarabjából tudjuk kivágni (Kép 1). Mindkét végére rögzítő csavarokat hegesztünk rögzítő csavarokkal az előzőekben leírtak alapján készítsük el.

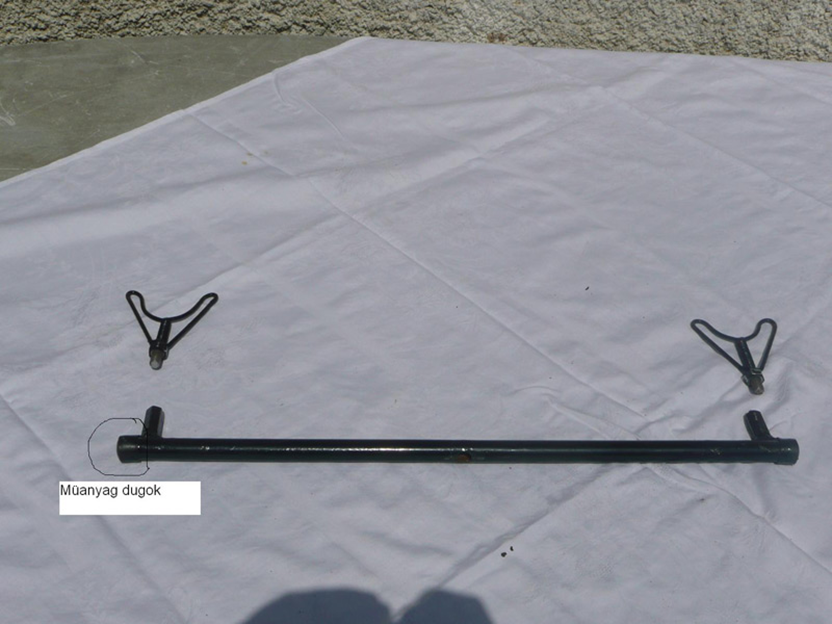

Most már csak a bottartók elkészítése van hátra:

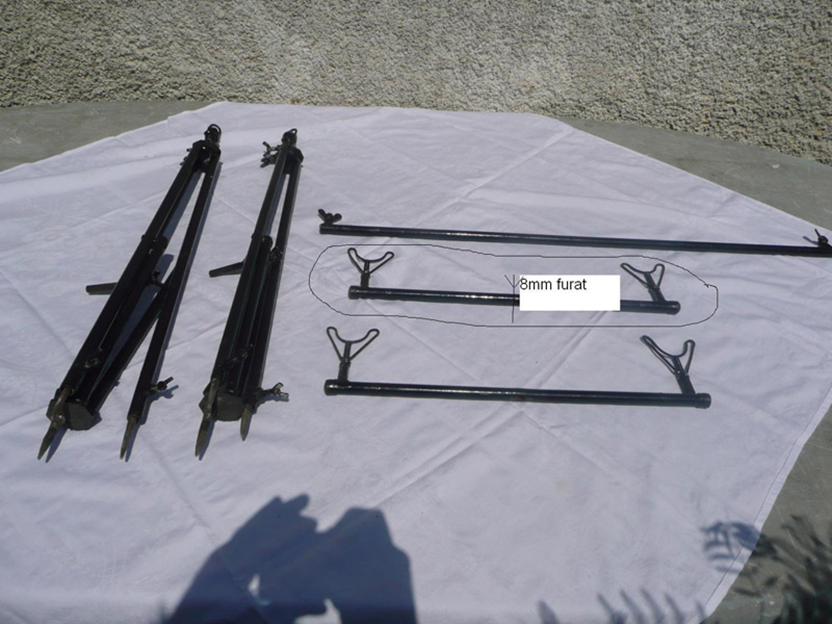

Kép 16

A kivágott csődarabokat a szegecs helyén középen átfúrjuk 8 mm fémfúróval a csődarabok fossza 46 cm, mindkét végére felhegesztünk 8 mm menetes szár hosszabbító anyát (de 8 mm közönséges anya is megfelel), vigyázzunk hogy, egy síkba legyenek az anyák mert csúnyán néznek ki különben a bottartók.

Az anyákat a csővégétől 1.5 cm hegesszük fel így a végekre rátudjuk húzni a műanyag dugókat ha szükséges ragasszuk. A műanyag dugókat a szék könyöklőjéből tudjuk kivenni, mikor lefejtettük a vászont .

Kép 15

Készítsük el az állítható bottartó rudat.

Ehhez 10 mm 50 cm hosszú menetes szárat, vagy sima betonvasat, akkor viszont menetet kell vágni. A rúd végére hegesszük fel a 10 mm-es alátétet minek az átmérője legalább 20 mm legyen. Majd satuba feltudjuk hajlítani a széleket ez azért szükséges hogy ne tudjon elmozdulni a kereszt bottartó.

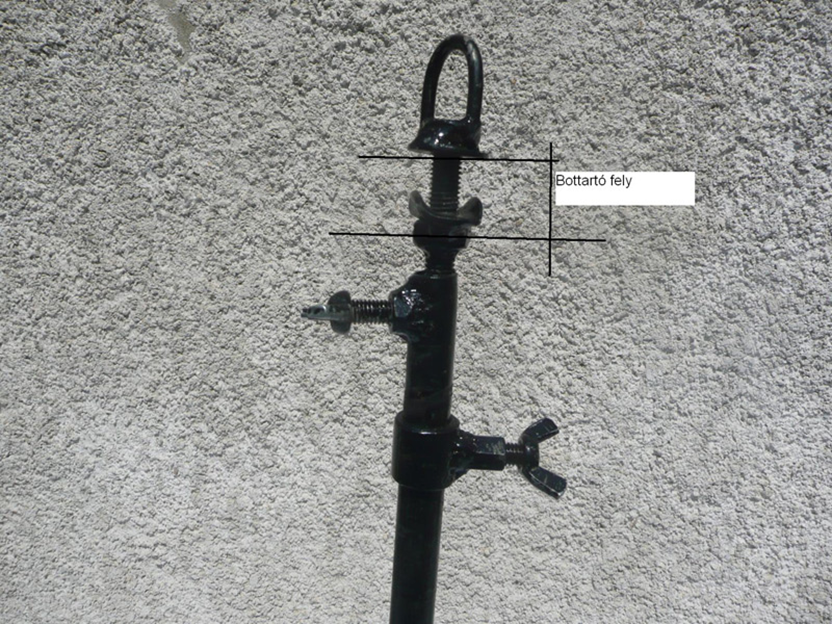

Kép 17

Az alátétet 35 mm re hegesszük hogy a leszorító anya tele legyen. Most már csak a leszorító anyát kell elkészíteni.

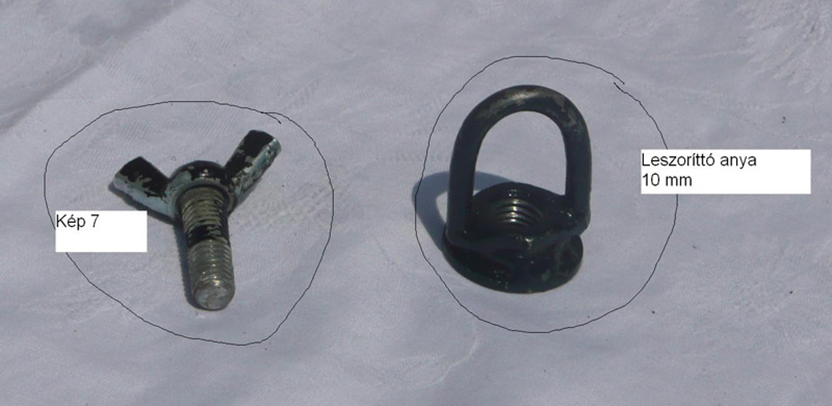

Kép 7

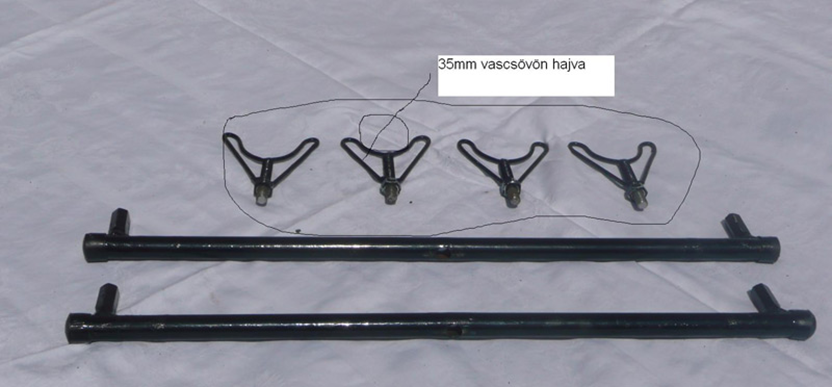

10 mm-es anyára fület hegesztünk a képen láthatóan. A bottartó kengyeleket 3 mm hegesztő drótból hajlítottam középre, 6 cm hosszú 8 mm átmérőjű menetes szárat hegesztettem be és 8 mm-es anyát hajtottam fel, hogy lehessen kontrázni a tartókat az elfordulástól biztosítva.

Kép 19

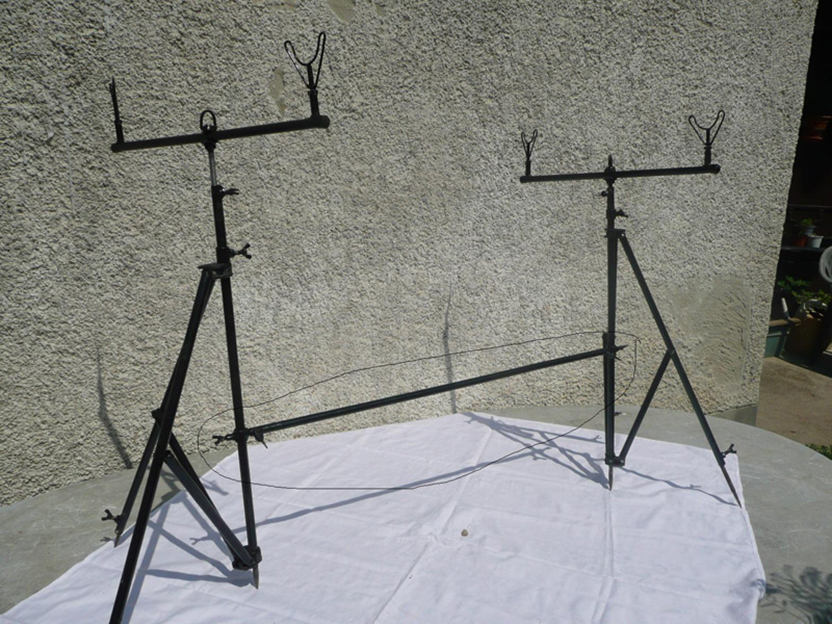

Most már csak a festés van hátra és az összerakás. A kész rot pod:

Kép 13

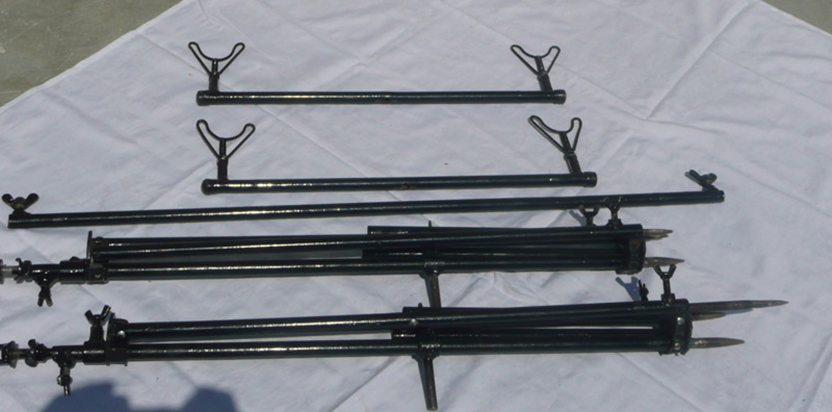

Összehajtogatva így néz ki:

Kép 20

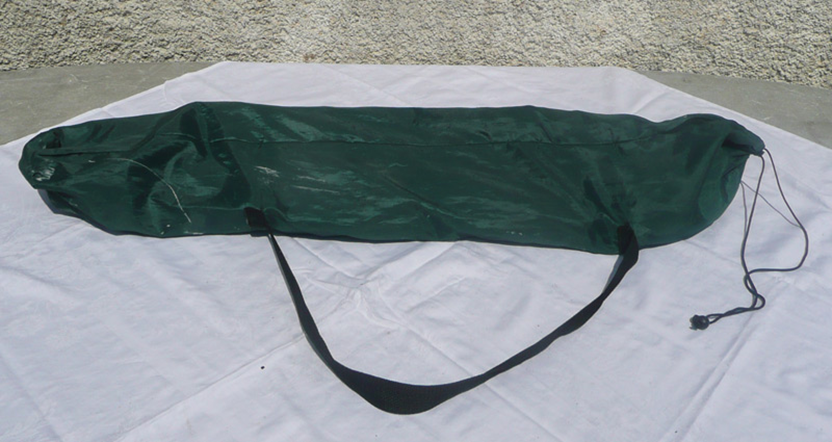

Szék zsákba csomagolva:

Kép 21
